Аналізатори елементного складу NittoSeiko Analytech, Японія
Модульні аналізатори низьких концентрацій сірки, азоту, хлору та інших галогенів NSX-5000

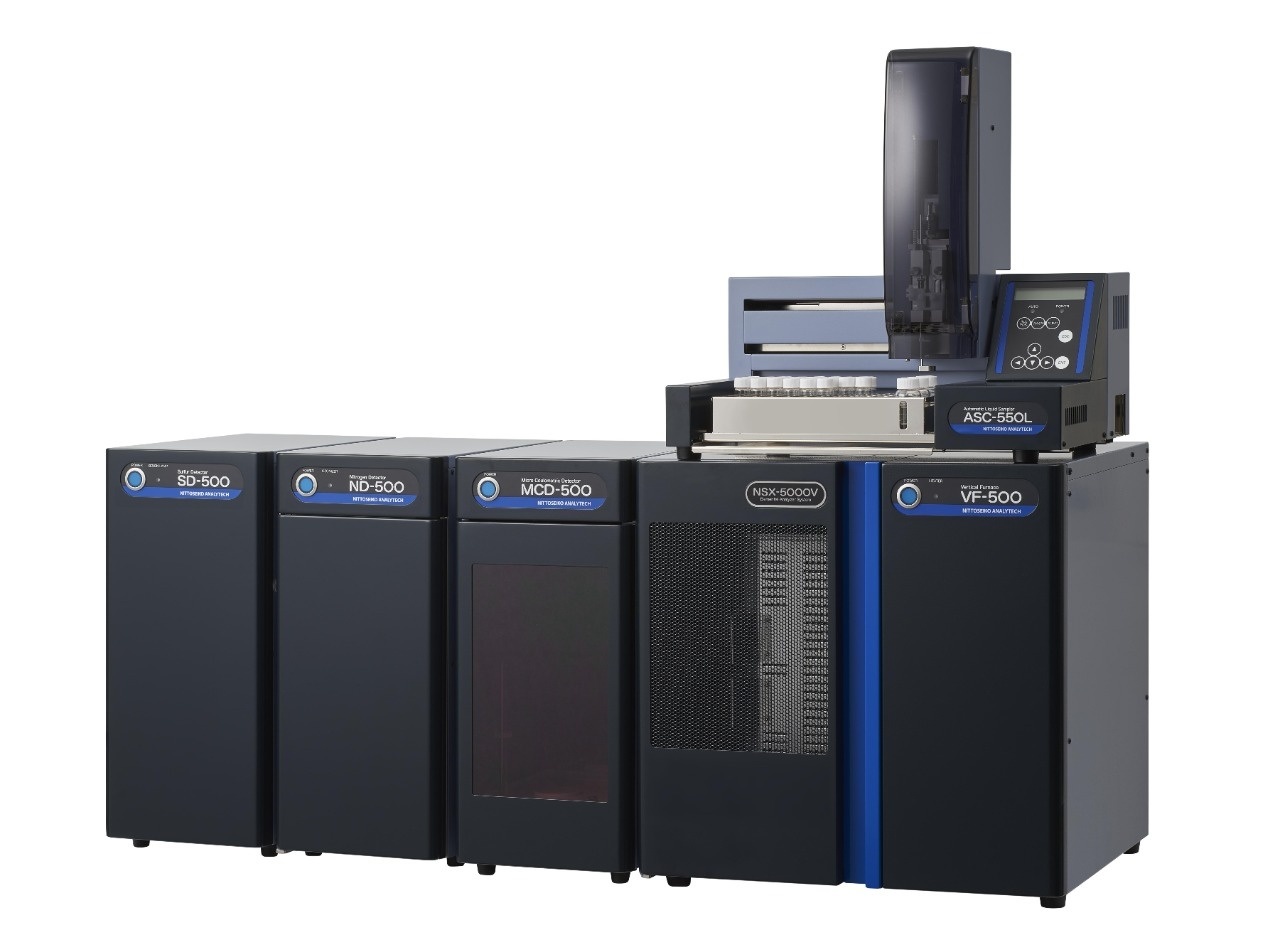

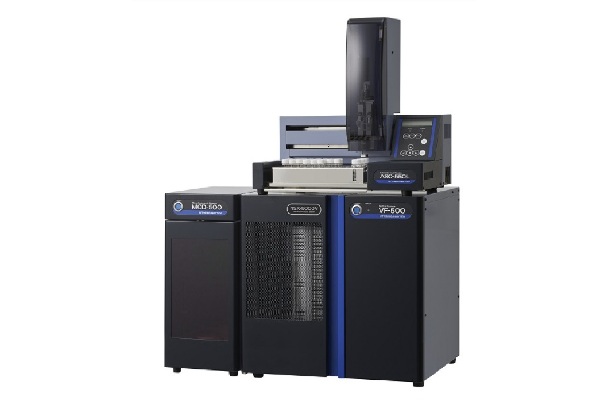

Система NSX-5000 це модульна вимірювальна система для визначення сірки (S) методом УФ-флуоресценції, азоту (N) хемілюмінесценцією, хлору (Cl) кулонометрією, а також F, Cl, Br, I, S при допомозі іонної хроматографії спалювання.Детальніше
NSX-5000. Опис
Вимірювання наднизьких вмістів сірки, азоту та хлору, а також фтору, брому та йоду
NSX-5000 — це модульна система для визначення сірки, азоту та хлору. Залежно від вимог користувача, різні детектори можна комбінувати один з одним. Також доступне розширення для аналізу фтору, брому та йоду за допомогою метода іонной хроматографії. Тривалий досвід експлуатації серії, у поєднанні з ноу-хау конструкції, - є основою надійної, точної та продуктивної сістеми.
Неперевершене облаштування печі спалювання
За допомогою печі з вертикальною подачею проби забезпечується неперевершена відтворюваність спалювання великої кількості зразків. З іншого боку, горизонтальна установка печі забезпечує максимальну гнучкість щодо типів зразків. Поздовжньо розділена піч з двома вертикальними дверима на шарнірах дає змогу регулярно обслуговувати трубку згоряння або її заміну за кілька простих кроків. Для цього не потрібно демонтувати жодні компоненти пристрою.
Ідеальне послідовне введення зразка
Завдяки дизайну та концепції системи знайдені ідеальні умови горіння для усіх типів речовин. Навіть при одночасному аналізі проб різних матриць і з великими варіаціями визначених елементів досягаються послідовно стабільні та правильні результати. У тому числі для речовин з високою температурою кипіння можна створити умови спалювання що гарантують повне озоління зразка без взаємного перехресного забруднення наступних проб.
Проста та надійна процедура рутінних вимірювань
Ключ до високої аналітичної продуктивності — це проста концепція з надійними компонентами та хорошою доступністю всіх модулів. Визначення задачі на вимірювання та її вирішення можна безпосередньо перевіряти та контролювати протягом аналізу. Також завдяки запатентованому методу розведення зразка Micro-Auto-Dilution (MAD), зразки та стандарти можна автоматично розводити під час подачі зразка.
NSX-5000. Конфігурація
Максимальна гнучкість у виборі агрегатного стану проби і метода аналізу
-
В
- Введення зразка. Максимальна гнучкість
- Для NSX-5000 доступні різні пробовідбірники для твердих і/або рідких і газоподібних проб:
- ABC-500 - напівавтоматичний автосамплер для твердих, в'язких і рідких проб
- ASC-550L - повністю автоматичний пробовідбірник для рідин
- ASC-570LS - повністю автоматичний автоматичний пробовідбірник для твердих і рідких речовин (введення в човен + шприц)
- GI-520 - Автоматичне введення зразка для газів і попереднього випаровування LPG/LNG/CNG за допомогою газової бюретки
- GI-560 - Пряма подача LPG/LNG з автоматичним дозуванням і повторюванимі вимірюваннямі. ASTM D6667
- Піч спалювання. Вертикальне чи горизонтальне виконання
- Поздовжньо розділена піч дозволяє легко здійснювати планове обслуговування:
- VF-500 - вертикальна піролітична піч зжигання з блоком автоматичного контролю газу і програмним пакетом управління. Вибір печі приладу у вертикальному виконанні рекомендований для аналізу рідинних речовин, газових і стиснених нефтяних газів (LPG)
- HV-500 - горизонтально розташована піролітична піч спалювання з блоком автоматичного контролю газів та програмним пакетом управління. Вибір печі приладу у горизонтальному виконанні рекомендується для аналізу твердих/рідких речовин, а також у разі потреби визначення покомпонентного вмісту галогенів.
- SD-500 - детектор сірки забезпечує високоточні вимірювання до 5ppb (LOQ).
- ND-500 - детектор азоту забезпечує дуже хорошу точність і лінійність навіть у найнижчому діапазоні вимірювань.
- MCD-500 - високоточний мікрокулонометр дозволяє визначати вміст хлору до 50 ppb (LOQ).
- GA-500 - Абсорбційний модуль забезпечує збір газів, що утворюються при згорянні. F, Cl, Br, I та S можна зібрати кількісно та автоматично перенести в систему іонної хроматографії для подальшого вимірювання (combustion-IC). NSX-5000 є єдиною системою вимірювання вмісту сірки та азоту, яку також можна використовувати як c-IC.
NSX-5000. Особливості і специфікації
Ключові особливості
- Видатна аналітична продуктивність
- Максимальна гнучкість завдяки модульній конструкції та різноманітним модулям подачі зразка, печі, детектора та додаткових модулів
- Оптимізована загальна вартість володіння
- Висока довговічність завдяки довготривалому накопиченому досвіду цієї серії приладів, хорошей підтримки зі сторони виробника та перехресній сумісності деталей всіх серій
Параметри / Елементи
- S (Сірка)
- N (Азот)
- Cl (Хлор)
- F, Cl, Br, I (Галогени)
- AOX (Органічні галогени, що абсорбуються)
- EOX (Екстраговані органічні галогени)
- AOF (Органічний фтор, що адсорбується)
Метод вимірювання
- Подача проб: ручна; напівавтоматична або повністю автоматична для твердих речовин, рідин та/або газів, а також LPG/LNG.
- Спалювання проби: активація в атмосфері інертного газу; конверсія в потоці кисню; гідропіролітична конверсія, якщо необхідно.
- Обробка газу: залежно від виду детекції - осушення газу; поглинання газу та/або відновлення чи окислення аналітів або матриці.
- Виявлення: потенціометричне титрування (Cl, S); хемілюмінесценція (N); УФ-флуоресценція (S); іонна хроматографія (F, Cl, Br, I, S).
Галузі
- Хімія
- Енергетика
- Навколишнє середовище
- Сільське господарство та харчування
- Важка промисловість і сировина
- Медицина
- Нафтохімія Нафта Газ
- Фармацевтика
- Споживчі товари
- Відходи та переробка
Специфікація
- Пробовідбірник: до 120 позицій для віал (2 мл, 4 мл, 6 мл); до 49 позицій для човників (кераміка, скло); подача зразків зі шприца; пакета Tedlabag; газового балона або газової бомби.
- Піч: Горизонтальне або вертикальне розташування, до 1100°C.
- Хлор: кулонометрія зі срібним електродом, потенціометричний контроль титрування, діапазон вимірювання 0,05-50 мкг (Cl).
- Сірка: УФ-флуоресценція, діапазон вимірювання: 0,005-20 000 мг/кг (з можливістю розширення за допомогою мікроавтоматичного розведення).
- Азот: хемілюмінесценція, діапазон вимірювання 0,01-5000 мг/кг (з можливістю розширення за допомогою мікроавтоматичного розведення).
- C-IC: Іонна хроматографія, діапазон вимірювання 0,05 мг/кг – 100%.
- Час аналізу 3-20 хв.
- Газопостачання: O2 99,7%; Ar 99,98%.
Програмне забезпечення та використання
- NSX-5000 управляється спеціальним програмним забезпеченням, яке забезпечує інтуїтивно зрозуміле використання для легкої та надійної роботи. Швидке введення в експлуатацію, просте налаштування послідовностей вимірювань, включаючи калібрування, легко візуалізовані результати, функції очікування, широкі звіти та численні інструменти діагностики та обслуговування.
Аксесуари
- Контролер температури зразка STC-500L
- Pв'язок з іонною хроматографією (IC горіння)
- Розширення AOX: Enrichment30, 5-канальний модуль AD
NSX-5000. Стандарти і застосування
Використання та застосування
Стандартні методи
NSX-5000 повністю сумісний, серед інших, з такими стандартними методами:
Модульні аналізатори галогенів і сірки методом іонної хроматографії продуктів згоряння AQF-5000

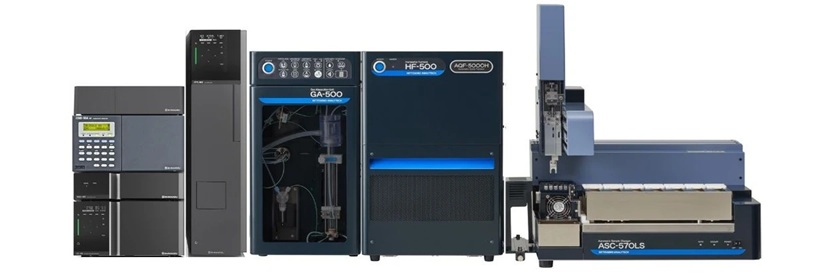

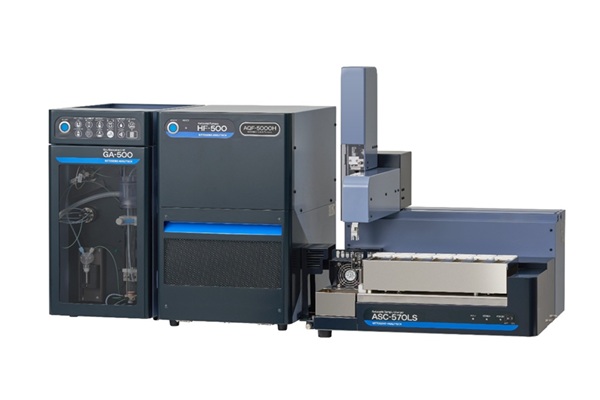

AQF-5000 — це четверте покоління приладів для аналізу продуктів згоряння елементів у зразках у поєднанні з іонною хроматографією. Прилад забезпечує швидке та надійне визначення фтору, хлору, брому, йоду та сірки в твердих, рідких і газоподібних зразках з органічною та/або неорганічною матрицею або компонентами.Детальніше
NSX-5000. Опис
20 років досвіду та знань у сфері аналізу галогенів та сірки за допомогою метода іонной хроматографії продуктів горіння зразка
AQF-5000 – це високотемпературна система спалювання (розкладання) проби, яку можна поєднати з іонним хроматографом. Такий метод випробувань можна назвати окислювальним піролізом з подальшим аналізом продуктів горіння. За допомогою цієї цілісний системи аналізу можна визначати галогени та сірку в рідких, в'язких, твердих та газоподібних зразках. Класично для таких досліджень використовуються трудомісткі методи, такі як Метод сжигания по Викбольду, Шенингеру або бомбы високого тиску Шелтона. Окрім можливості повної автоматизації процесу досліджень рідких та твердих зразків, AQF-5000 пропонує значно нижчі межі виявлення, ніж більшість класичних методів, а такод кращу відтворюваність результатів.
Протягом понад 20 років поєднання уловлювання продуктів горіння та іонної хроматографії забезпечує можливість повністю автоматичного аналізу галогенів і сірки майже в будь-якій матриці — від неорганічних твердих речовин до газів. Окислювальний піроліз із подальшим аналізом продуктів горіння — це не лише вдале поєднання двох перевірених аналітичних методів, а й результат нашої плідної співпраці зі спеціалістами в галузі іонної хроматографії. Ми маємо понад 40 років досвіду роботи з аналізаторами горіння та використовуємо такі системи у власній лабораторії вже майже два десятиліття. Ми гарантуємо оптимізацію технології під ваші потреби та її надійне функціонування навіть у рутинних аналітичних завданнях.
AQF-5000 задає стандарти автоматизації, гнучкості та універсальності застосування. Завдяки скороченню часу аналізу, розширеним можливостям автоматизованих вимірювань і низьким витратам на обслуговування ми пропонуємо комплексне рішення для надійного та економічно ефективного аналізу галогенів і сірки — включаючи приготування проб та параметри для зручного отримання результатів.
AQF-5000. Конфігурація
Максимальна гнучкість у виборі агрегатного стану проби і метода аналізу
-
В
- Введення зразка. Максимальна гнучкість
- Для AQF-5000 доступні різні пробовідбірники для твердих і/або рідких і газоподібних проб:
- ABC-500 - напівавтоматичний автосамплер для твердих, в'язких і рідких проб
- ASC-570LS - повністю автоматичний автоматичний пробовідбірник для твердих і рідких речовин (введення в човен + шприц)
- GI-520 - Автоматичне введення зразка для газів і попереднього випаровування LPG/LNG/CNG за допомогою газової бюретки
- GI-560 - Пряма подача LPG/LNG з автоматичним дозуванням і повторюванимі вимірюваннямі. ASTM D6667
- SP-C - Шприцевий насос для калібрування. Можливе приготування калібрувальних розчинів різних концентрацій з одного маточного розчину шляхом автоматичного розведення
- Можливості інтеграції AQF-5000 з системами іонної хроматографії
- AQF-5000 можна інтегрувати як з існуючими, так і з новими спеціалізованими системами іонної хроматографії, які вже використовуються у лабораторії. Як альтернатива, доступна окрема система з колектором фракцій для автоматичної підготовки зразків методом гідропіролізу. Також можна налаштувати ручні системи, які за потреби легко модернізуються та розширюються в майбутньому.
AQF-5000. Особливості і специфікації
Ключові особливості
- Поєднання гідропіролізу та іонної хроматографії
- Максимальний ступінь автоматизації розкладання та вимірювання
- Паралельне визначення фтору, хлору, брому, йоду та сірки, а також AOF, AOCl, AOBr та AOI
- Тверді, рідкі, в'язкі та газоподібні зразки, а також LPG та LNG
- Органічні та неорганічні зразки (включаючи агресивні речовини)
- Діапазон вимірювання від 0 до 100% з межами виявлення в діапазоні ppb
- Відмінна аналітична продуктивність
- Гнучкість завдяки модульності з іншими детекторами та різними пробовідбірниками
- Просте керування та інтуїтивно зрозуміле програмне забезпечення
- Просте обслуговування та низькі експлуатаційні витрати
Специфікація
- Метод: окислювальний гідропіроліз у трубці з кварцового скла або кераміки та іонно-хроматографічне визначення аналітів фтору, хлору, брому, йоду та сірки
- Подача зразків за допомогою ASC-570 L/S: автоматична подача зразків для твердих і рідких речовин. Завдяки можливості багаторазового спалювання можлива обробка твердих зразків до 500 мг або 1 мл рідких зразків.
- Подача газових зразків за допомогою GI-560: Безпосереднє введення для зрідженого нафтового газу (LPG) з автоматичним повторним вимірюванням, а за допомогою GI-220 автоматична подача зразків попередньо випаренних LPG/CNG або газів.
- Піч HF-500: Горизонтальне розташування, до 1100°C, автоматичне керування потоком газу та горінням залежно від матриці зразка, піч на шарнірах для легкого доступу до трубки згоряння.
- Абсорбційний модуль GA-500: абсорбція газів горіння, функція постійного дозування для визначення кінцевого об'єму абсорбційного розчину, з подальшим перенесенням однієї аліквоти абсорбційного розчину в в іонний хроматограф (ІХ).
- Виявлення за допомогою іонної хроматографії: Систему можна поєднувати з існуючими ІХ-системами в лабораторії або підключати до нових ІХ-систем, спеціально розроблених для ваших зразків.
- Діапазон вимірювання: ppm до 100%
- Подача газу: O2 ≥ 99,98%; Ar ≥ 99,98%
Параметри / Елементи
- F (Фтор)
- Cl (Хлор)
- Br (Бром)
- I (Йод)
- S (Сірка)
- AOF (Органічний фтор, що адсорбується)
- EOF (Екстрагований органічний фтор)
- AOCl (Органічний хлор, що адсорбується)
- AOBr (Органічний бром, що адсорбується)
- AOI (Органічний йод, що адсорбується)
Галузі
- Хімія
- Енергетика
- Навколишнє середовище
- Сільське господарство та харчова промисловість
- Важка промисловість та сировинна промисловість
- Нафтохімія
- Фармацевтика
- Споживчі товари
- Відходи та переробка
Програмне забезпечення та використання
- Спеціалізоване програмне забезпечення для керування горінням та абсорбцією, а також додаткові детектори та системи подачі
- Керування всією системою ChromeleonLink® за допомогою програмного забезпечення Chromeleon®
Аксесуари
- ES-500 – Додатковий модуль для підвищеної гнучкості калібрування
- CM-500 – Монітор горіння
- Розширення AOX: Enrichment30, 5-канальний аналого-цифровий перетворювач
Витратні матеріали
- Активоване вугілля AOX (аналіз AOF)
AQF-5000. Стандарти і застосування
Використання та застосування
Метод окислювального піролізу з подальшим аналізом продуктів горіння за допомогою іонної хроматографії - є одним з найпотужніших та найгнучкіших аналітичних методів визначення галогенів та сірки з різноманітними застосуваннями. Зв’яжіться з нами, щоб перевірити здійсненність вашої аналітичної вимоги. Нижче ви знайдете кілька вибраних прикладів застосування:Стандартні методи
AQF-5000 повністю сумісний, серед інших, з такими стандартними методами:

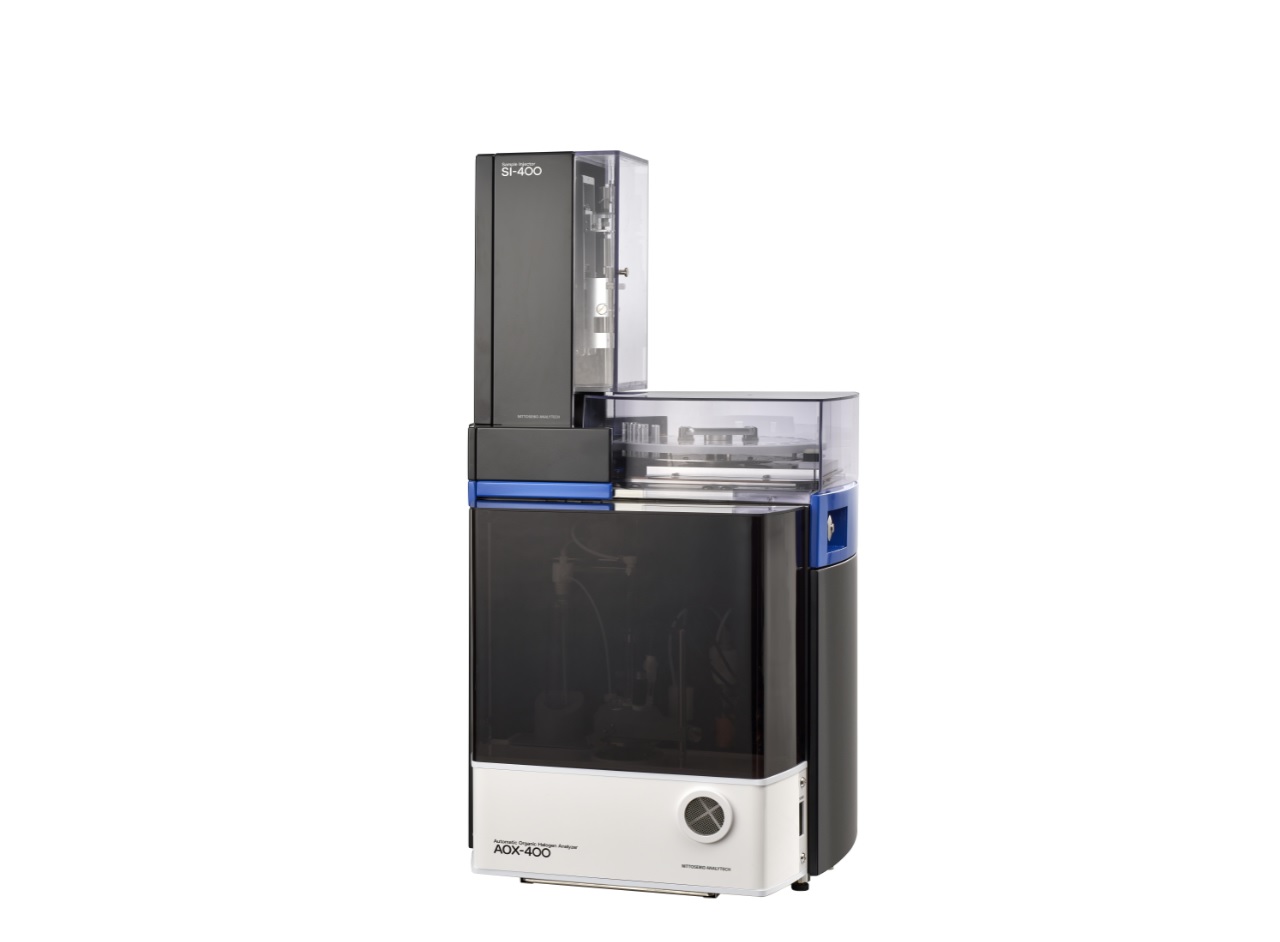

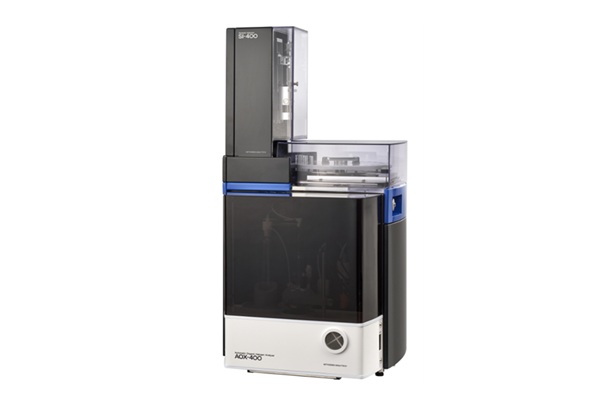

Автоматичний аналізатор адсорбованих органічних галогенідів AOX-400
Повністю автоматичний аналіз адсорбованих органічних галогенів (AOX) та екстрагованих галогенідів (EOX)
Детальніше

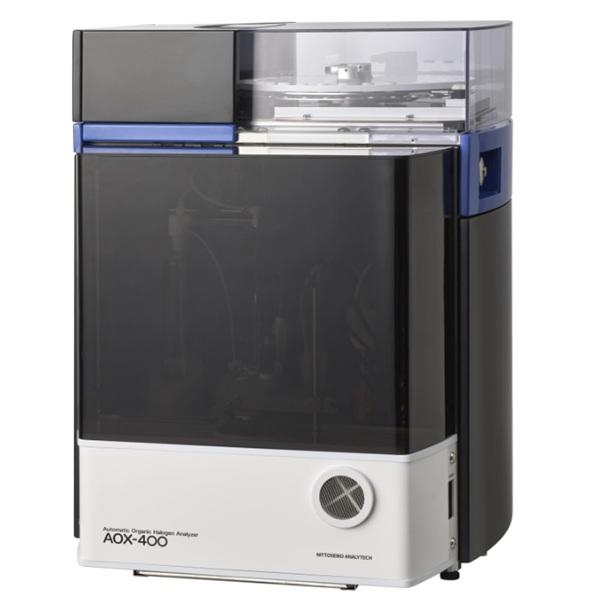

AOX-400. Опис
Легке та безтурботне визначення AOX та EOX
AOX-400 забезпечує максимальну гнучкість завдяки вбудованому пробовідбірнику для AOX та EOX, а також можливості поєднувати різні режими вимірювання AOX в одній послідовності. Ви можете аналізувати одні й ті самі зразки не лише в режимі визначення EOX, а й у режимі колонкового AOX.
Відчуйте підвищену ефективність завдяки скороченню часу аналізу, тривалішим автоматизованим серіям вимірювань і зниженню потреби в обслуговуванні.
AOX-400 забезпечує економічно ефективний та стабільний аналіз завдяки прямому впорскуванню колонок AOX у камеру згоряння — безпосередньо з контейнерів і шлюзів, без використання човників, — а також завдяки зносостійким керамічним фільтрам для обробки зразків AOX. Внутрішня система подачі газу та ефективний розподіл газових потоків без використання шлангового осушувача додатково знижують експлуатаційні витрати.
Безтурботне та швидке вимірювання EOX: повне відновлення важких сполук (наприклад, ПХБ-209) за мінімальний час аналізу. AOX-400 забезпечує підвищену безпеку завдяки допалюванню оцтової кислоти, а також простій і безпечній процедури заміні електроліту в комірці та сірчаної кислоти. Ми приділяємо велику увагу сталому розвитку! Прилад сумісний з іншими серіями та модулями підготовки зразків. Для роботи AOX технічні гази не потрібні! AOX-400 компактний: йому потрібно менше ніж пів метра лабораторного простору. Просте та інтуїтивно зрозуміле програмне забезпечення з навігаційним режимом забезпечує надійну та безпечну роботу навіть за умов рідкісного використання. Програмне забезпечення оснащене оптимізованим контролем якості завдяки автоматичній перевірці та документуванню всіх аналітичних параметрів.
AOX-400. Принцип дії і конфігурація
Принцип аналізу
Адсорбований на активованому вугіллі AOX піддається піролізу в кварцовій трубці для згоряння. Газоподібні продукти згоряння, що містять галогеноводні, транспортуються газом-носієм через дегідратаційну трубку (з сірчаною кислотою) і далі надходять до електроліту кулонометричної титрувальної комірки. У титрувальній комірці іони галогену кількісно визначають методом мікрокулонометрії відповідно до закону Фарадея. При надходженні галогеноводню потенціал у комірці змінюється, що дозволяє здійснити точне визначення концентрації.-
А
- Аналіз адсорбованих галогенорганічних сполук включає чотири стадії:
- Підготовка зразка — розбавлення та фільтрація
- Адсорбція галогенів активованим вугіллям — одним із трьох способів: струшуванням, пропусканням через колонку або екстракцією
- Промивання зразка — для видалення неорганічних галогенідів за допомогою водного розчину NaNO₃
- Визначення вмісту органічних галогенідів — шляхом розкладу та подальшого мікрокулонометричного аналізу.
- Підготовка зразка
- Ця стадія передбачає очищення зразка від небажаних механічних домішок. Якщо аналіз проводиться в рідкій фазі, пробу за потреби можна розбавити, довівши її концентрацію до необхідного рівня А
- Адсорбція галогенів активованим вугіллям
- Існує три основні підходи для нанесення зразка на активоване вугілля:
- Метод струшування — зразок змішують з активованим вугіллям зі струшуванням.
- Метод пропускання через колонку — зразок пропускають через колонку, заповнену активованим вугіллям.
- Метод твердофазної екстракції (SPE) — особливо зручний для рідких зразків з високим вмістом неорганічних галогенідів.
- Промивання зразка
- Неорганічні галогеніди, як правило, добре розчиняються у воді та можуть бути видалені з активованого вугілля промиванням. Однак промивний розчин впливає на поглинальну здатність адсорбенту, що необхідно враховувати під час аналізу. Р
- Розкладання зразка
- Після адсорбції пробу піддають термічному розкладанню у вертикальній печі при температурі 950 °C. Як газ-окислювач використовується звичайне повітря, яке прокачується через систему вакуумним насосом, що дозволяє уникнути витоків газу у разі порушення герметичності. У результаті спалювання органічних галогенідів у піролізній трубці утворюються вуглекислий газ, вода та галогеноводні кислоти. Концентрацію останніх визначають методом аргентометричної кулонометрії. М
- Мікрокулонометричне титрування
- Аналіз проводиться у титриметричній комірці, де як електроліт використовується крижана оцтова кислота. Кількість хлору, що бере участь у реакції, еквівалентна кількості іонів срібла, які утворюються в процесі електролізу. При цьому кількість електрики, витраченої під час реакції, прямо пропорційна кількості згенерованих катіонів срібла. Реакції, що відбуваються: (1) Титрування - HCl + Ag⁺ → H⁺ + AgCl (2) Електроліз - Ag → Ag⁺ + e⁻

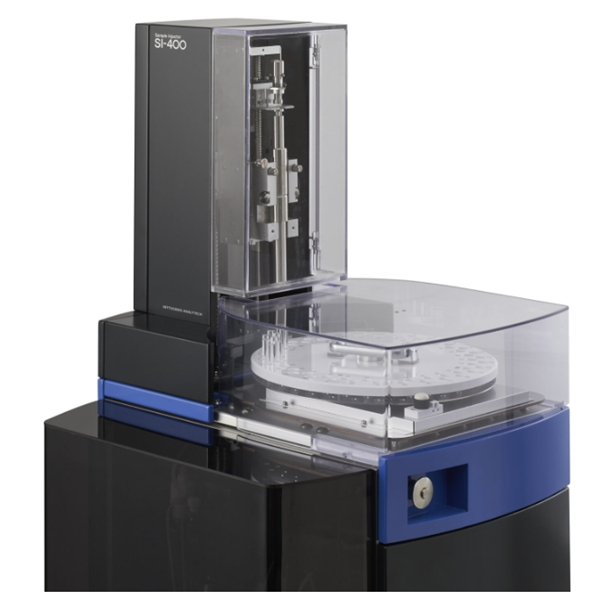

AOX-400 оснащений піддоном для зразків, придатним для використання з керамічними та кварцовими контейнерами.
AOX-400 оснащений лотком для зразків та інжектором для прямого введення колонок AOX.
AOX-400 оснащений лотком для зразків та інжектором для визначення EOX.
AOX-400. Особливості і специфікації
Ключові особливості
- Відмінна аналітична продуктивність
- Підвищена гнучкість автоматизації вимірювань AOX та EOX
- Швидкіші та довші серії вимірювань
- Зниження експлуатаційних витрат і витратних матеріалів
- Високий рівень безпеки (функції контролю, спалювання газів оцтової кислоти)
- Просте управління та інтуїтивне програмне забезпечення
- Компактні габарити
- Сумісність з іншими системами AOX/EOX та модулями підготовки проб
Специфікація
- Метод: Окиснювальний піроліз у кварцовій трубці та кулонометричне титрування
- Піч: Вертикальне виконання, температура до 1000 °C
- Титрування: Кулонометрія з використанням срібного електрода
- Виявлення: Потенціометричний контроль титрування
- Діапазон вимірювання: 0,1–50 мкг (Cl)
- Відтворюваність: CV менше 3 % при 10 мкг Cl
- Тривалість аналізу: 5–10 хв
- Газопостачання: O₂ 99,9 %; синтетичне повітря; очищене стиснене повітря; внутрішня система подачі газу (опціонально)
Параметри / Елементи
- AOX (Адсорбційні органогалогенові сполуки) — це галогензмісні органічні речовини, які можуть адсорбуватись на активованому вугіллі.
- EOX (Екстраговані органогалогенові сполуки) — це галогензмісні органічні речовини, які можна вилучити (екстрагувати) із зразка за допомогою розчинника.
- POX (Леткі органогалогенові сполуки) — це група галогензмісних органічних речовин, які здатні випаровуватись і видалятись із зразка шляхом продування (purge).
- Total Cl (Загальний Хлор)
Галузі
- Навколишнє середовище: вода, стічні води, ґрунт, відходи
Програмне забезпечення та використання
- Оптимізоване під вимоги параметрів AOX та EOX
- Інтегрована навігація: від ранкового запуску приладу до друку результатів
- Можливість комбінування різних режимів вимірювання та аналізу пріоритетних зразків
Аксесуари
- Система подачі газу AIR-200
- Модулі збагачення AOX: Enrichment30, 5-канальний аналого-цифровий перетворювач, SA-200
Витратні матеріали
- Активоване вугілля AOX
